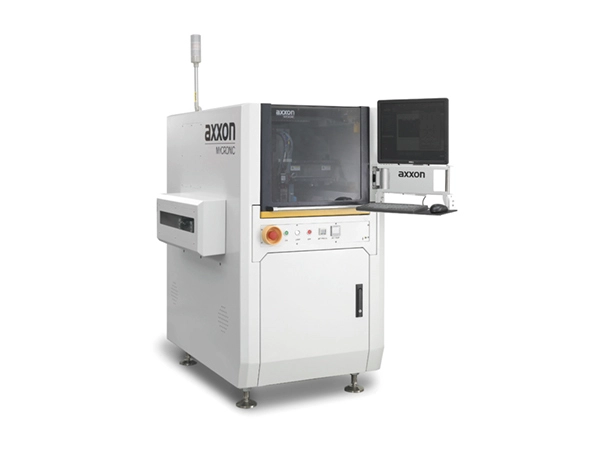

इन-लाइन, पूर्णपणे स्वयंचलित, हाय-स्पीड डिस्पेन्सिंग सिस्टीमची Au मालिका वितरण अनुप्रयोगांची विस्तृत श्रेणी हाताळते.
एकात्मिक फ्रेम डिझाइन संरचनात्मक स्थिरता सुनिश्चित करते, परिणामी सिस्टम अपटाइम, कमी डाउनटाइम आणि उच्च कार्यक्षमता. उच्च-स्तरीय आंतरराष्ट्रीय घटकांचा वापर अपयश दर कमी करतो आणि ऑपरेटिंग खर्च लक्षणीयरीत्या कमी करतो. कमी परिधान-प्रवण भागांसह, खरेदी खर्च वाचतो. क्लोज्ड-लूप कंट्रोलसाठी मायक्रोन-रिझोल्यूशन रेखीय स्केलसह जोडलेले हाय-एंड रेखीय मोटर्स उत्कृष्ट अचूकता आणि विश्वासार्हता सुनिश्चित करतात.
Au मालिका विविध सब्सट्रेट आकारांसह उत्पादनांना सामावून घेते. हे फंक्शनल मॉड्यूल्सचे लवचिक कॉन्फिगरेशन ऑफर करते, जसे की ड्युअल ट्रॅक, ड्युअल व्हॉल्व्ह, टिल्ट क्षमता आणि थ्री-स्टेज बॉटम हीटिंग. अष्टपैलू प्लॅटफॉर्म विविध वितरण प्रक्रिया आणि चिकट प्रकारांना समर्थन देते, ज्यामुळे उत्पादनात जलद बदल होतात. हे जेटिंग व्हॉल्व्ह आणि स्क्रू वाल्व्हसह विविध डिस्पेंसिंग व्हॉल्व्हच्या लवचिक कॉन्फिगरेशनला देखील समर्थन देते.
मॅन्युअल हस्तक्षेप कमी करते आणि उपकरणे वापरण्याचे दर वाढवते. अचूक चिकट आवाज नियंत्रण आणि अचूक दृष्टी अल्गोरिदम वितरण उत्पन्न सुधारतात. रेखीय मोटर ड्राइव्ह जलद गती सक्षम करतात, गैर-उत्पादक प्रवास वेळ कमी करतात.
Z-अक्ष हालचालीची गरज दूर करते. वायवीय जेटिंगचा वेग 250 डॉट्स/से पर्यंत पोहोचतो—पारंपारिक डिस्पेंसिंगपेक्षा 3 ते 7 पट जास्त—तर पायझोइलेक्ट्रिक जेटिंगचा वेग 500 डॉट्स/से पर्यंत पोहोचू शकतो. पारंपारिक पद्धतींद्वारे अप्राप्य सुसंगततेसह 3 nL इतके कमी खंड वितरित करण्यास सक्षम. गैर-संपर्क ऑपरेशन वर्कपीससह सुईची टक्कर टाळते आणि मिनिट व्हॉल्यूम वितरीत करण्याची क्षमता कॉम्पॅक्ट स्पेससाठी योग्य बनवते.
| मूलभूत पॅरामीटर्स | Au99S (सेमीकंडक्टर उद्योगासाठी इनलाइन वितरण प्रणाली) |
| पॉवर आवश्यकता | AC230V 8A 50/60Hz; मशीन: 1.8kW; तळ गरम: 1.8kW |
| हवेच्या दाबाची आवश्यकता | 90 psi (6 बार) |
| परिमाण | 1050 x 1300 x 1450 मिमी (W x D x H) |
| वजन | 1370 किलो |
| प्रमाणन मानके | इ.स |
| XYZ अक्ष पोझिशनिंग अचूकता | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ अक्ष पुनरावृत्तीक्षमता | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| कमाल गती | 1500 मिमी/से (XY) |
| प्रवेग | 1.5 ग्रॅम |
| ड्राइव्ह सिस्टम | लिनियर मोटर (XY) / सर्वो मोटर (Z) |
| कन्वेयर लोड क्षमता | 3 किलो |
| कन्व्हेयर रुंदी समायोजन श्रेणी | 35-480 मिमी |
| पीसीबी जाडी | 0-6 मिमी |
| संप्रेषण प्रोटोकॉल | SMEMA |
| किमान किनारी मंजुरी | 5.5 मिमी |
| Z-अक्ष प्रवास | 40 मिमी |
| कमाल वितरण क्षेत्र (एकल/दुहेरी लेन) | 350×480 मिमी / 350×215 मिमी (W×D) |
| उच्च-अचूक झुकाव क्षेत्र (एकल/दुहेरी लेन) | 245×425 मिमी / 245×180 मिमी (W×D) |
