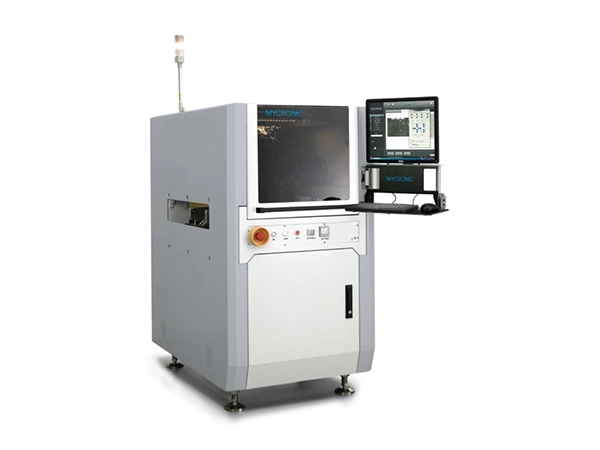

MYJ10X सोल्डर पेस्ट जेट प्रिंटिंग सिस्टीम नॉन-प्लॅनर पीसीबी (0.4 मिमी पेक्षा कमी उंचीच्या फरकांसह) सामावून घेते आणि नियंत्रित करण्यायोग्य सोल्डर पेस्ट जाडी देते, ज्यामुळे वापरकर्त्यांना विविध ठिकाणी वेगवेगळ्या जाडी निर्दिष्ट करता येतात. हे घटकांवर थेट छपाईचे समर्थन करते—त्याला 3D/स्टॅक केलेले असेंब्ली प्रक्रियेसाठी योग्य बनवते—आणि स्टॅन्सिलची गरज काढून टाकून उच्च कार्यक्षमता प्रदान करते.
- स्टॅन्सिलची आवश्यकता नाही; विशिष्ट सोल्डर संयुक्त आकार आवश्यक असलेल्या अनुप्रयोगांसाठी विशेषतः योग्य
- विविध उत्पादनांसाठी जलद प्रोग्रामिंग आणि सत्यापन
- समान उत्पादनावरील समीप पॅडमधील सोल्डर व्हॉल्यूममधील महत्त्वपूर्ण फरक हाताळण्यास सक्षम
- पीओपी (पॅकेज-ऑन-पॅकेज) सोल्डर डिस्पेंसिंग ॲप्लिकेशन्सना सहज समर्थन देते
- साफसफाईची आवश्यकता नाही; अत्यंत सोपी देखभाल
- उच्च एकात्मता घनता असलेल्या उत्पादनांसाठी विशेषतः योग्य
- असमान पृष्ठभाग (वेगवेगळ्या उंची) असलेल्या उत्पादनांसाठी योग्य लवचिक वितरण; सोल्डर व्हॉल्यूमचे अचूक नियंत्रण
| मूलभूत पॅरामीटर्स | MYJ10X इन-लाइन सोल्डर पेस्ट जेटिंग प्लॅटफॉर्म |
| परिमाण | 770 x 1200 x 1400 मिमी (W x D x H) |
| मशीनचे वजन | 650 किलो (मानक कॉन्फिगरेशन) |
| वितरण क्षेत्र | W x D = 350 mm x 475 mm (मानक कॉन्फिगरेशन) |
| कमाल पीसीबी आकार (सिंगल-लेन मोड) | W x D = 350 मिमी x 475 मिमी |
| कमाल पीसीबी आकार (ड्युअल-लेन मोड) | W x D = 350 मिमी x 210 मिमी (ड्युअल-ट्रॅक एकाचवेळी) |
| कन्व्हेयर | उंची 890-965 मिमी; मानक SMEMA संप्रेषण; ड्युअल ट्रॅक पर्याय उपलब्ध |
| कन्व्हेयर लोड क्षमता (फिक्स्चरसह) | 3kg (जड भारांसाठी सानुकूलित करणे आवश्यक आहे) |
| कन्व्हेयर रुंदी समायोजन श्रेणी | सिंगल-ट्रॅक: 50-475 मिमी; ड्युअल-ट्रॅक एकाचवेळी: 50-210 मिमी |
| पीसीबी जाडी | 0.5 मिमी < टी < 6 मिमी; इतर जाडीसाठी सानुकूलन आवश्यक आहे |
| स्थिती अचूकता | ±30μm @ 3σ (X, Y) |
| पुनरावृत्तीक्षमता | ±15μm @ 3σ (X, Y) |
| कमाल गती | 1000 मिमी/से (X, Y) |
| कमाल प्रवेग | 1g (X, Y) |
|
|
|
| मूलभूत मापदंड | सोल्डर पेस्ट जेटिंग वाल्व |
| वाल्व कॉन्फिगरेशन एपी (लहान) | 215-260μm; 2.1–3.2nl; 200Hz |
| वाल्व कॉन्फिगरेशन एजी (मध्यम) | 330-520μm; 5-20nl; 160–300Hz |
| साहित्य फीड हवेचा दाब | 15.9 Psi |
| जेटिंग उंची | 0.6±0.1 मिमी |
| प्रमाणन प्रकार | इ.स |
